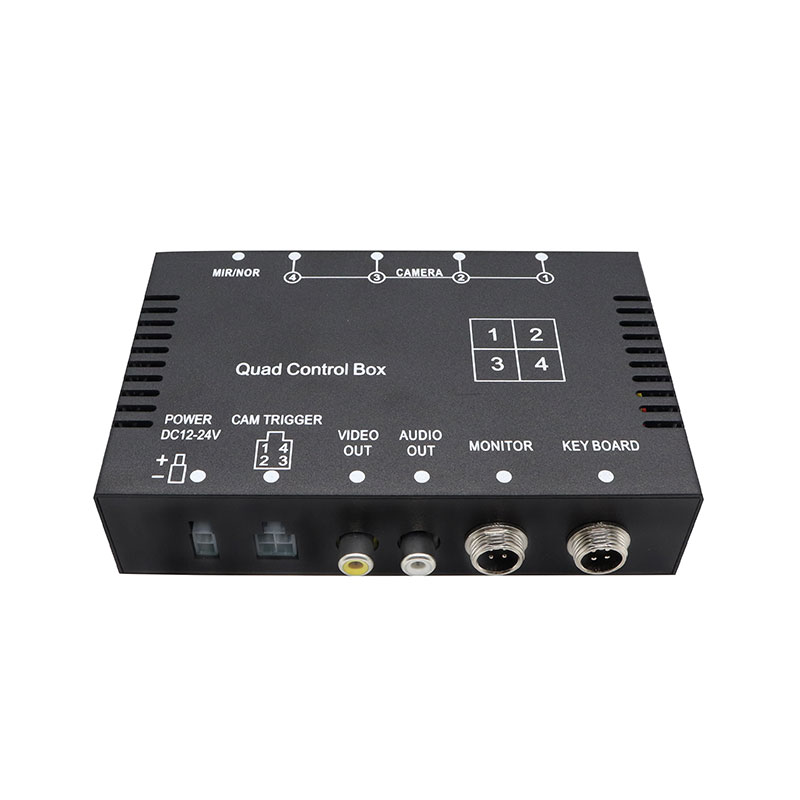

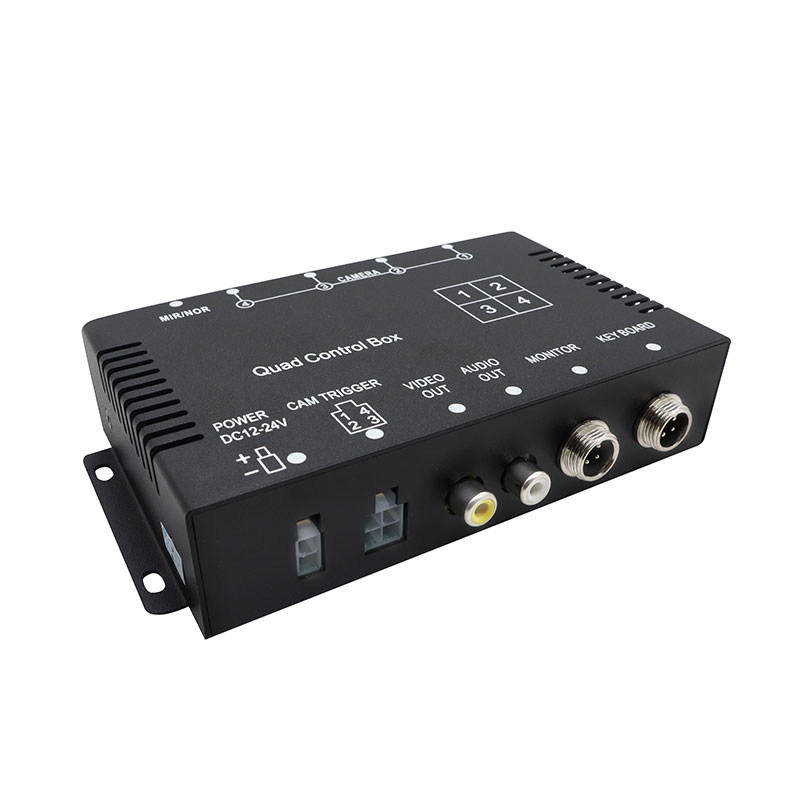

Hộp điều khiển video xe 4CH để hiển thị nhiều camera và chuyển đổi camera

Thay vì kết nối trực tiếp nhiều camera với các thiết bị điều khiển riêng biệt, bộ điều khiển cung cấp 4 đầu vào camera trong một thiết bị nhỏ gọn, cho phép chọn và hiển thị các chế độ xem camera khác nhau thông qua màn hình xe. Hệ thống hỗ trợ 4 camera xe CVBS và có thể tự động phân chia hoặc chuyển đổi màn hình hiển thị video theo chế độ vận hành đã chọn. Mỗi camera có thể được kích hoạt riêng biệt, trong khi hệ thống có thể tự động hiển thị camera tương ứng ở chế độ toàn màn hình khi tín hiệu kích hoạt được kích hoạt.  Mỗi kênh hỗ trợ cài đặt gương/hình ảnh bình thường độc lập, giúp hệ thống phù hợp với các vị trí lắp đặt camera khác nhau. Sau khi tín hiệu kích hoạt bị hủy, hệ thống có thể trì hoãn việc quay lại hình ảnh trong khoảng 2 giây trước khi quay lại trạng thái hiển thị trước đó. Điều này làm cho sản phẩm phù hợp để chuyển đổi camera trên xe, hệ thống camera quan sát phía sau, giám sát nhiều camera và hệ thống video xe thương mại.

Tính năng sản phẩm

1. Đầu vào nhiều camera 4CH

Bộ điều khiển hỗ trợ bốn đầu vào camera CVBS, cho phép tích hợp nhiều camera trên xe vào một hệ thống giám sát video.

Nó có thể được kết nối với:

• Camera trước
• Camera quan sát phía sau
• Máy ảnh bên trái
• Máy ảnh bên phải

Điều này làm cho nó phù hợp với hệ thống giám sát xe 4 camera.

2. Tự động chuyển đổi camera

Khi tín hiệu kích hoạt được kích hoạt, camera tương ứng có thể tự động chuyển sang hiển thị toàn màn hình.

Chức năng này rất hữu ích cho các ứng dụng như:

• Kích hoạt camera lùi
• Giám sát tín hiệu rẽ
• Kích hoạt camera bên
• Giám sát cửa hoặc xe đặc biệt

3. Kiểm soát kích hoạt cá nhân

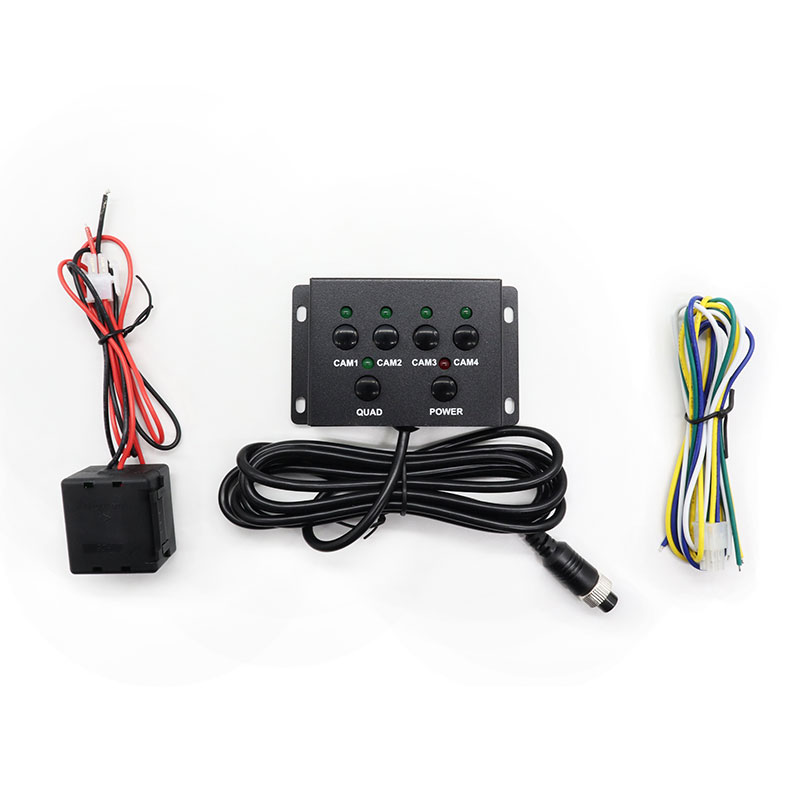

Mỗi camera có thể được kích hoạt riêng biệt. Người dùng có thể chọn bất kỳ kênh nào trong bốn kênh camera thông qua dây kích hoạt hoặc thao tác thủ công, cung cấp khả năng điều khiển linh hoạt cho các cấu hình xe khác nhau.

4. Ưu tiên camera có thể định cấu hình

Hệ thống hỗ trợ cài đặt ưu tiên hiển thị cho: CAM1/CAM2/CAM3/CAM4. Điều này cho phép trình cài đặt xác định camera nào sẽ được ưu tiên khi nhận được nhiều tín hiệu kích hoạt.

5. Nhiều tùy chọn kết nối video

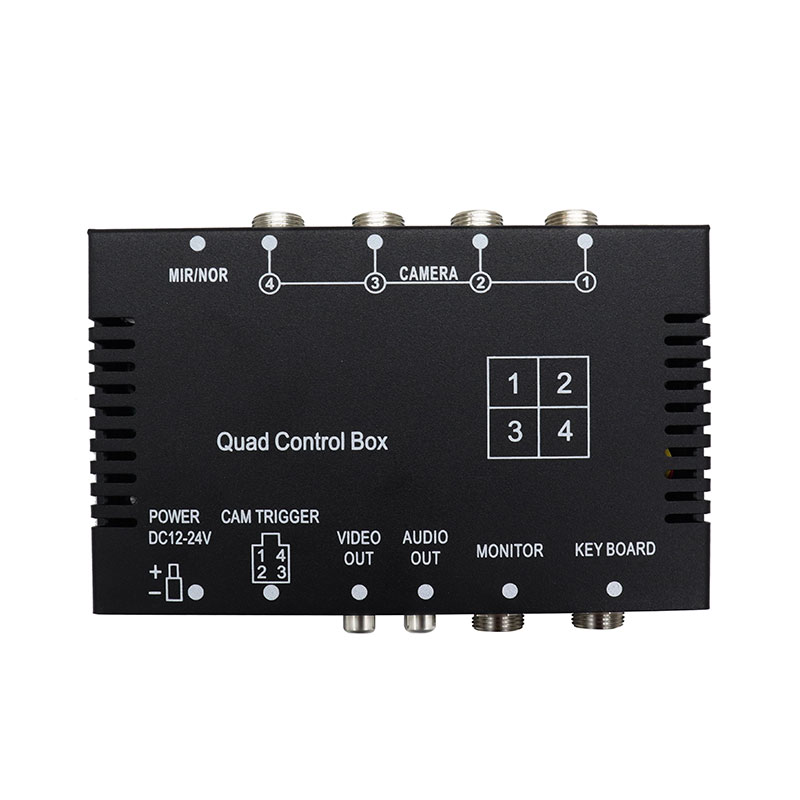

Đầu ra video có sẵn thông qua: Đầu nối hàng không RCA/4P. Điều này mang lại sự linh hoạt cho việc tích hợp với các hệ thống dây camera và màn hình xe khác nhau.

Thông số sản phẩm

Loại sản phẩm: Hộp điều khiển video xe D1 4CH

Đầu vào máy ảnh: 4CH CVBS

Lựa chọn máy ảnh: Kích hoạt riêng lẻ / Lựa chọn thủ công

Trưng bày: Tự động chuyển đổi toàn màn hình

Ưu tiên hiển thị: CAM1/CAM2/CAM3/CAM4

Cài đặt hình ảnh: Bình thường / Gương

Chức năng kích hoạt: Trình kích hoạt camera riêng lẻ

Độ trễ trả lại kích hoạt: Xấp xỉ. 2 giây

Định dạng Video: PAL / NTSC

Âm thanh: Hỗ trợ đầu ra âm thanh

Công suất đầu ra: 12V cho máy ảnh và LCD

Điện áp làm việc: 9V–32V

Sự bảo vệ: Điện áp cao / Điện áp thấp / Bảo vệ quá tải

Đầu nối đầu ra video: Hàng không RCA / 4P

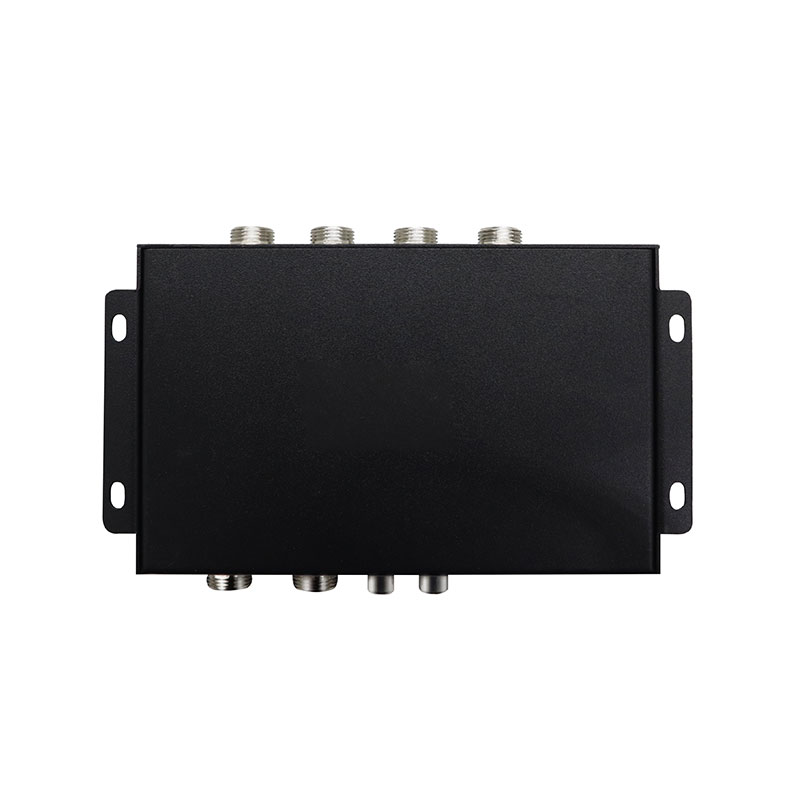

Kích thước: 155×87×32mm

Kịch bản ứng dụng

1. Hệ thống camera xe tải

Bộ điều khiển có thể kết nối nhiều camera với hệ thống camera xe tải, bao gồm camera phía trước, phía sau và bên hông.

2. Giám sát xe thương mại

Thích hợp cho hệ thống giám sát video xe thương mại, nơi cần kết nối nhiều camera với một màn hình xe.

Các ứng dụng có thể bao gồm:

• Xe tải giao hàng
• Xe hậu cần
• Xe dịch vụ
• Xe tiện ích
• Xe tải thương mại
• Hệ thống camera xe buýt

Bộ điều khiển video 4CH có thể được tích hợp vào hệ thống camera xe buýt để giám sát phía trước, phía sau và bên hông.

3. Xe thi công

Thích hợp cho các công trình xây dựng và các loại xe đặc biệt cần nhiều camera quan sát xung quanh xe.

Ví dụ bao gồm:

• Xe ben
• Xe trộn bê tông
• Máy xúc
• Máy xúc bánh lốp
• Xe chuyên dùng
• Hệ thống camera quan sát phía sau

Bộ điều khiển có thể được sử dụng làm bộ điều khiển camera dự phòng để tự động hiển thị camera phía sau khi kích hoạt kích hoạt lùi.

4. Hệ thống giám sát nhiều camera

Đối với các phương tiện yêu cầu nhiều góc nhìn, bộ điều khiển video nhiều camera cung cấp khả năng quản lý hiển thị và chuyển đổi camera tập trung.

Cấu hình camera xe điển hình

Hệ thống xe 4 camera điển hình:

• CAM1 → Camera quan sát phía trước
• CAM2 → Camera lùi / Camera dự phòng
• CAM3 → Camera quan sát bên trái
• CAM4 → Camera quan sát bên phải

Điều khiển:

Dây kích hoạt / Lựa chọn thủ công

Trưng bày: Tự động chuyển đổi toàn màn hình

Hình ảnh: Bình thường / Gương có thể lựa chọn

Băng hình: CVBS

Quyền lực: 9–32V

Câu hỏi thường gặp

Câu hỏi 1: Hộp điều khiển video này có thể hỗ trợ bao nhiêu camera?

Bộ điều khiển hỗ trợ 4 đầu vào camera CVBS.

Câu hỏi 2: Mỗi camera có thể được kích hoạt riêng biệt không?

Đúng. Mỗi camera có thể được kích hoạt riêng lẻ thông qua dây kích hoạt.

Câu 3: Máy ảnh có thể tự động hiển thị toàn màn hình không?

Đúng. Khi tín hiệu kích hoạt tương ứng được kích hoạt, camera được chọn có thể tự động chuyển sang hiển thị toàn màn hình.

Q4: Tôi có thể chọn máy ảnh theo cách thủ công không?

Đúng. Có thể chọn bất kỳ kênh nào trong số bốn kênh camera thông qua chức năng điều khiển.

Câu hỏi 5: Mỗi máy ảnh có thể sử dụng cài đặt gương khác nhau không?

Đúng. Mỗi kênh hỗ trợ cài đặt hình ảnh bình thường hoặc phản chiếu độc lập.

Q6: Những loại xe nào có thể sử dụng bộ điều khiển này?

Nó có thể được sử dụng cho xe tải, xe buýt, xe thương mại, xe xây dựng, xe đặc biệt và hệ thống camera của đội xe.

Q7: Nó có hỗ trợ xe 24V không?

Đúng. Điện áp làm việc là 9–32V, phù hợp cho cả ứng dụng xe 12V và 24V.

Q8: Bộ điều khiển có hỗ trợ PAL và NTSC không?

Đúng. Cả hai định dạng video PAL và NTSC đều được hỗ trợ.

Q9: Nó có hỗ trợ âm thanh không?

Đúng. Bộ điều khiển hỗ trợ đầu ra âm thanh.

Câu hỏi 10: Điều gì xảy ra sau khi hủy kích hoạt?

Sau khi hủy kích hoạt, hình ảnh có thể duy trì trong khoảng 2 giây trước khi trở về trạng thái hiển thị trước đó.
